PaddleX在Windows平台的部署

本文基本参照 PaddleX官方部署方式，只进行paddlex模型的c#端部署和验证，而不进行模型的训练相关操作。

info 目前已经具备的CUDA环境和cuDNN环境情况

C:\Users\cy\paddle_deploy>nvcc --version
nvcc: NVIDIA (R) Cuda compiler driver
Copyright (c) 2005-2022 NVIDIA Corporation
Built on Tue_May__3_19:00:59_Pacific_Daylight_Time_2022
Cuda compilation tools, release 11.7, V11.7.64
Build cuda_11.7.r11.7/compiler.31294372_0

cudnn_version.h中

1
2
3

#define CUDNN_MAJOR 8
#define CUDNN_MINOR 6
#define CUDNN_PATCHLEVEL 0

当前CUDA版本：11.7，cuDNN版本：8.6.0

需要根据实际情况进行多CUDA环境部署

info 指定的版本 CUDA 11.0 Cudnn 8.0

CUDA 11.0 下载 2.62 GB

安装后有两个版本的CUDA

Cudnn 8.0 下载 482.82 MB

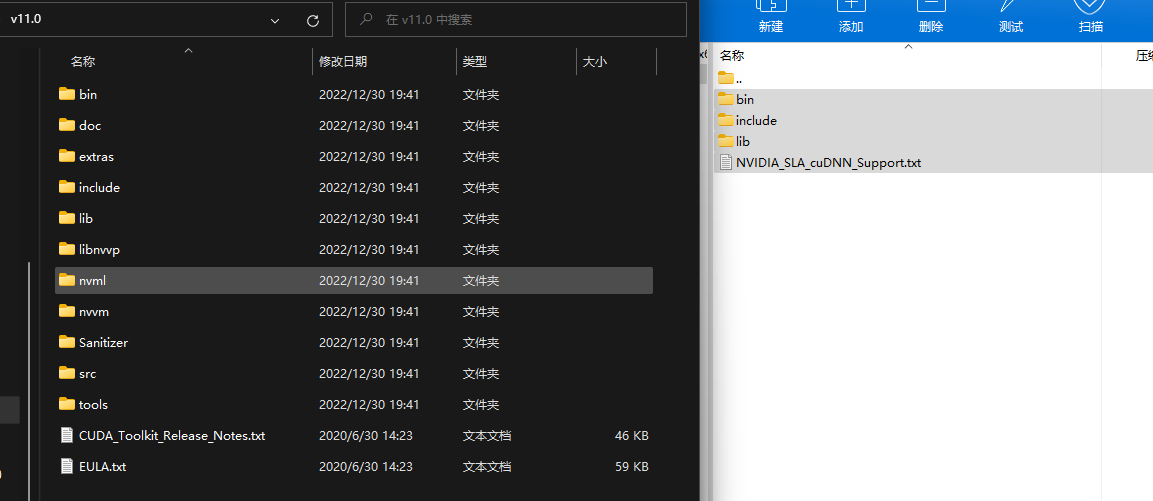

将cudnn压缩包中的文件复制到对应版本的CUDA安装目录

CUDA版本配置完毕

准备工作

下载所需要的各类环境：paddlex和PPdeploy，TensorRT 7.2.3，opencv 3.4.6, PaddleInference release2.3版本，cmake 3.18.5可手动安装，以下为命令行安装方式。关于windows下如何命令行下载安装，请看这里

#下载paddlex和PPdeploy
git clone https://github.com/PaddlePaddle/PaddleX.git
git clone https://github.com/Deploy-Demo/PPdeploy.git

#下载opencv，自解压程序，需要手动安装
wget https://github.com/opencv/opencv/releases/download/3.4.6/opencv-3.4.6-vc14_vc15.exe


#下载paddle_inference
wget https://paddle-inference-lib.bj.bcebos.com/2.3.0/cxx_c/Windows/GPU/x86-64_vs2017_avx_mkl_cuda11.0_cudnn8/paddle_inference.zip
md paddle_inference
tar -xvf paddle_inference.zip -C paddle_inference

#下载TensorRT
#划去，无法wget下载
wget https://developer.nvidia.com/compute/machine-learning/tensorrt/secure/7.2.3/zip/TensorRT-7.2.3.4.Windows10.x86_64.cuda-11.0.cudnn8.1.zip

md TensorRT
tar -xvf TensorRT-7.0.0.11.Windows10.x86_64.cuda-10.2.cudnn7.6.zip -C TensorRT

#下载cmake
wget https://github.com/Kitware/CMake/releases/download/v3.18.5/cmake-3.18.5-win64-x64.zip
md cmake
tar -xvf cmake-3.18.5-win64-x64.zip -C cmake

运行opencv的自解压程序，解压opencv到当前路径，tree 得到当前目录树

C:\Users\cy\paddle_deploy>tree -L 1
.
|-- PPdeploy
|-- PaddleX
|-- TensorRT
|-- TensorRT-7.0.0.11.Windows10.x86_64.cuda-10.2.cudnn7.6.zip
|-- cmake
|-- cmake-3.5.2-win32-x86.zip
|-- opencv
|-- opencv-3.4.6-vc14_vc15.exe
|-- paddle_inference
|-- paddle_inference.zip
`-- tree

6 directories, 5 files

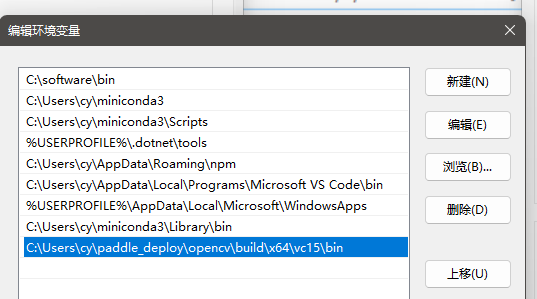

在windows环境变量中将opencv的路径 C:\Users\user_name\paddle_deploy\opencv\build\x64\vc15\bin 添加到path

开始编译

替换相关文件

替换model_infer.cpp预测代码

使用 PPdeploy/dlldemo中的model_infer.cpp 和 CMakeLists.txt替换 PaddleX/deploy/cpp/demo/ 中的同名文件

替换相关头文件

将PPdeploy/dlldemo中的 logger.h、model_infer.h、thread_pool.h、timer.h 头文件复制到PaddleX/deploy/cpp/demo/目录下。

使用CMake编译

主要编译 PaddleX/deploy/cpp中的代码，使用out承接编译生成的文件

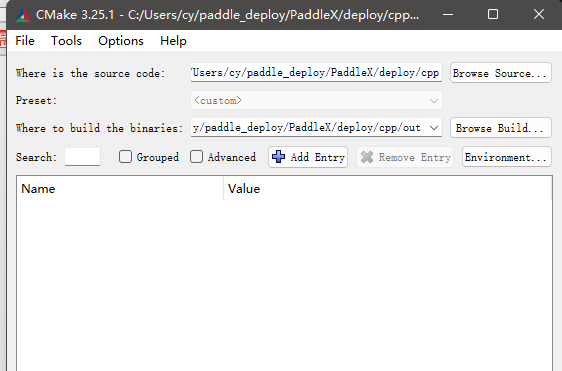

运行 cmake\cmake-3.18.5-win64-x64\bin\cmake-gui.exe ,手动创建 PaddleX/deploy/cpp/out目录。

源代码路径选择 PaddleX/deploy/cpp目录

输出路径选择 PaddleX/deploy/cpp/out

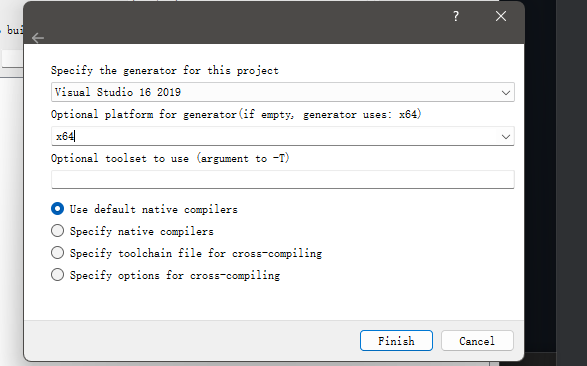

配置configure

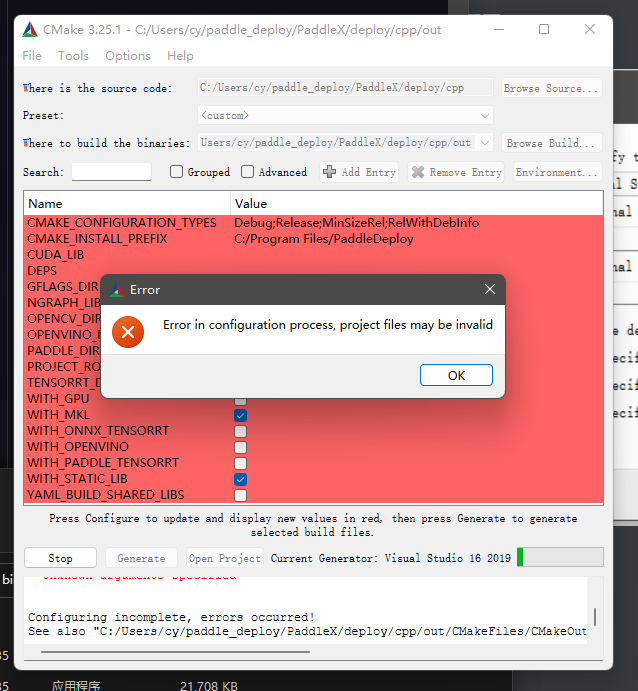

直接进行编译会报错，需要补充一些lib库

GPU版本

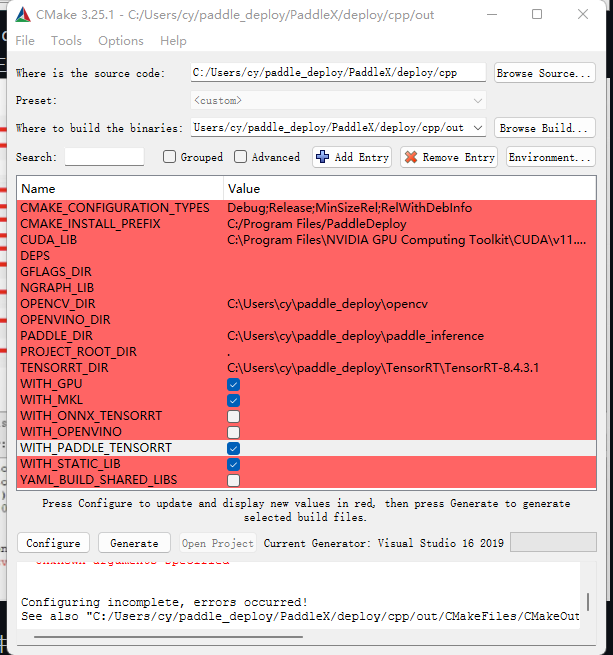

分别填入 CUDA_LIB OPENCV_DIR PADDLE_DIR TENSORRT_DIR,勾选上 WITH_GPU WITH_MKL WITH_PADDLE_TENSORRT WITH_STATIC_LIB，点击 Generate 开始生成。

最终在 Paddle/deploy/cpp/out 目录下生成如下文件

.
|-- ALL_BUILD.vcxproj
|-- ALL_BUILD.vcxproj.filters
|-- CMakeCache.txt
|-- CMakeFiles
|-- PaddleDeploy.sln
|-- ZERO_CHECK.vcxproj
|-- ZERO_CHECK.vcxproj.filters
|-- cmake_install.cmake
|-- demo
|-- ext
|-- ext-yaml-cpp.vcxproj
`-- ext-yaml-cpp.vcxproj.filters

3 directories, 9 files

可以看到，出现了 PaddleDeploy.sln文件，则表示通过cmake生成成功了解决方案。

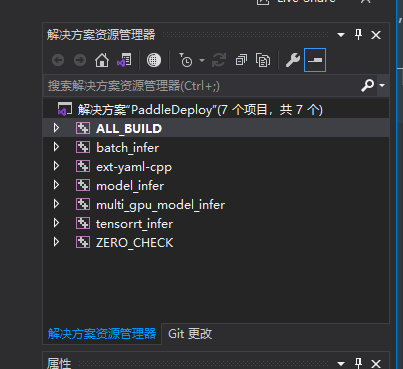

打开 PaddleDeploy.sln ，在VS解决方案管理器中可以看到一些项目

其中，关键的是 model_infer，也是后续C#工程需要直接调用的模块.

后续可能还会用到的几个模块：

批处理推理 batch_infer

多GPU推理（当前用不到） multi_gpu_model_infer

使用TensorRT推理 tensorrt_infer

可能由于版本管理问题，打开项目时会提示有错误，只需要将报错的几行代码注释即可，不影响使用

将项目版本调整成 release，然后生成项目 model_infer

最终在PaddleX\deploy\cpp\out\paddle_deploy目录下生成如下文件

.
|-- Release
|   |-- model_infer.dll
|   |-- model_infer.exp
|   `-- model_infer.lib
|-- libiomp5md.dll
|-- mkldnn.dll
|-- mklml.dll
|-- myelin64_1.dll
|-- nvinfer.dll
|-- nvinfer_plugin.dll
`-- paddle_inference.dll

1 directory, 10 files

这些文件之后都要复制到c#工程的bin\目录下。

注意：如果编译生成过程中出现无法打开源文件 “yaml-cpp/yaml.h"(issues 4),

则需要在上一步生成之前勾选 YAML_BUILD_SHARED_LIBS ，再次生成解决方案。如果这样也不行，则需要自行下载yaml-cpp.zip,将其中的文件解压到PaddleX\deploy\cpp\yaml-cpp\目录中。问题的原因是生成过程中需要下载yaml-cpp并且编译，如果在Makefile中将该路径引入而没有找到相应文件的话就会出现上述错误。

CPU版本

需要下载cpu MKL版本的推理库

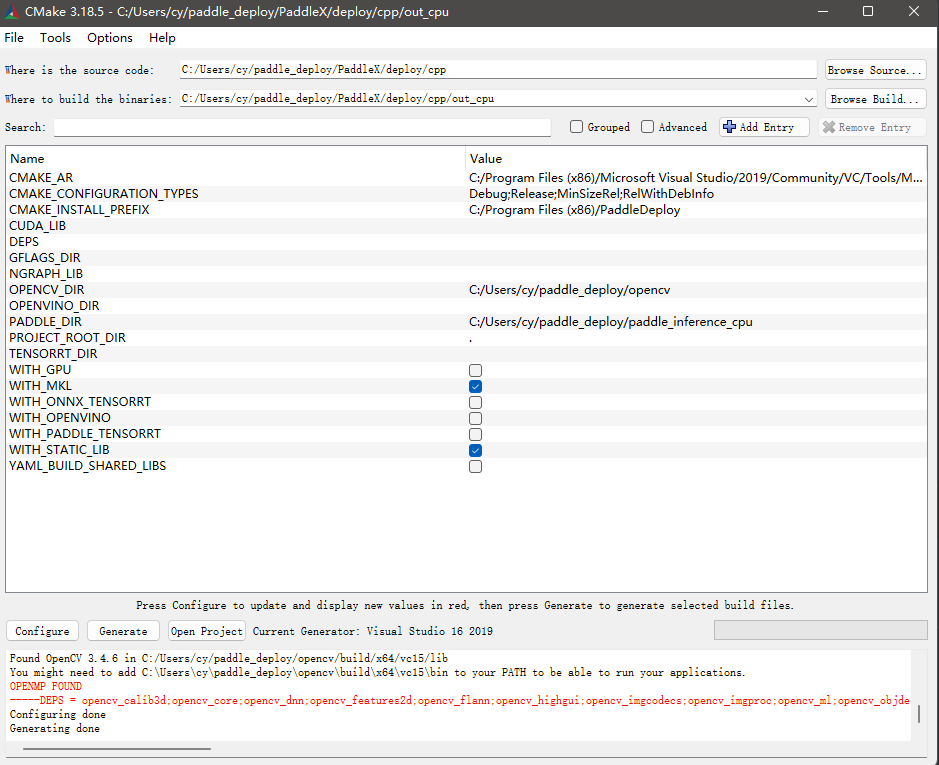

编译的时候需要去掉with GPU，其他步骤同上，需要注意的是 PADDLE_DIR的路径应该的cpu版本的推理库路径。

使用cpu推理库时，out_cpu\paddle_deploy下生成的文件略有不同

.
|-- Release
|   |-- model_infer.dll
|   |-- model_infer.exp
|   `-- model_infer.lib
|-- libiomp5md.dll
|-- mkldnn.dll
|-- mklml.dll
`-- paddle_inference.dll

1 directory, 7 files

少了nv相关的文件，并且由于少了GPU的部分，paddle_inference.dll文件的体积小了很多

使用C#项目调用dll

使用官方的Demo

官方给出了一个C#的Demo，位于 PPdeploy\paddlex\deploy\csharp 的 ModelInferUI.sln ,选择Debug X64模式进行调试。调试之前需要确保 bin\x64\Debug下包含以下dll:

model_infer.dll, 位于上边cmkae编译的目录下: PaddleX\deploy\cpp\out\paddle_deploy\Release
其余dll, 位于以下目录: PaddleX\deploy\cpp\out\paddle_deploy
paddle2onnx.dll、onnxruntime.dll，位于paddle_inference\third_party\install\paddle2onnx paddle_inference\third_party\install\onnxruntime文件中
OpenCvSharp.Extensions.dll 位于libs\opencvsharp453\NativeLib\x64中，移动到bin目录下即可

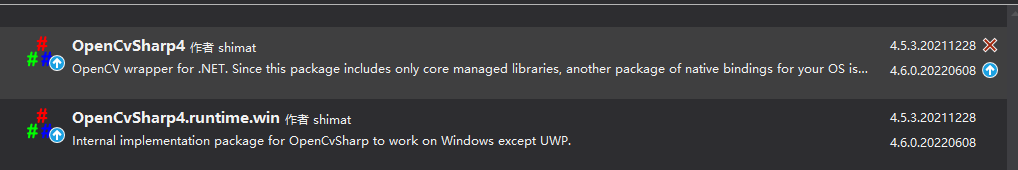

如果调试的时候提示cv相关的引用报错，可能是由于项目中没有引入opencvsharp的包，需要在Nuget包管理器中添加OpenCvSharp4和OpenCvSharp4.runtime.win 版本号前缀为4.5.3

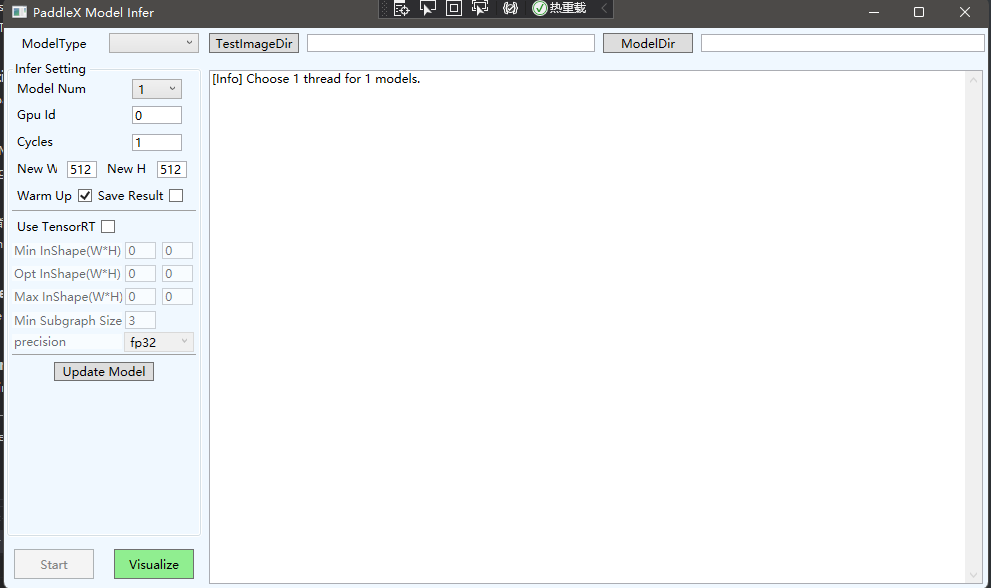

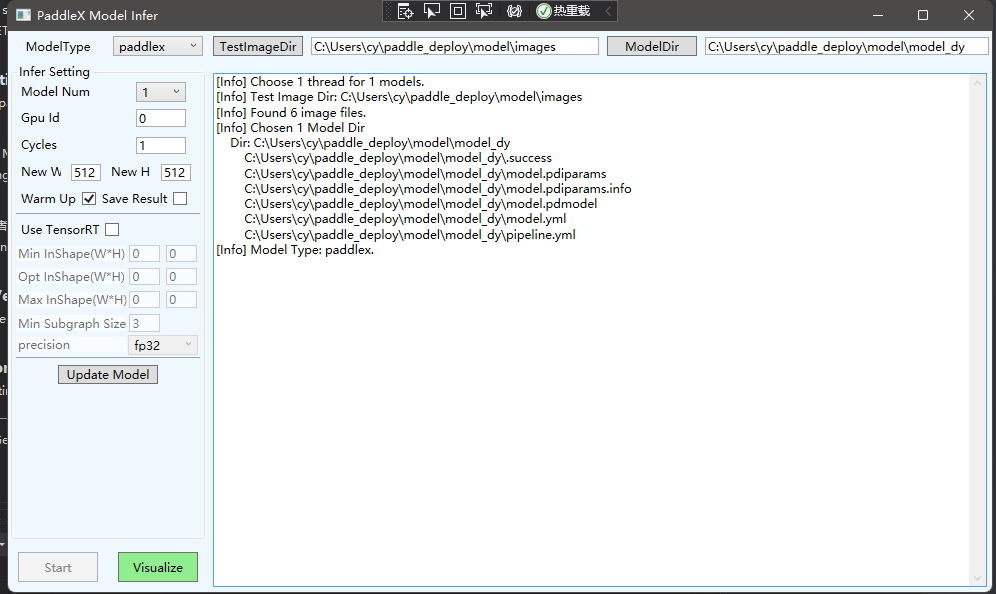

执行调试就可以看到官方demo的界面

选择对应的模型文件目录和图片文件目录，模型类型根据模型实际情况选择，这里我选择的是paddlex

点击Update Model 初始化模型，然后点击start，如果没有出现报错，模型就会开始执行推理

[Info] Finished 1 models warm up with 100 cycles.Warm up Total elapse: 21193 ms, Average elapse: 211 ms.
[Info]===== Cycle1 Start =====
[Info] predicted 1 images.
[Info] predicted 1 images.
[Info] predicted 1 images.
[Info] predicted 1 images.
[Info] predicted 1 images.
[Info] predicted 1 images.
[Info] Finished all 1 cycles.
[Info] Total images: 6, Total elapse: 1143 ms, Average elapse: [190] ms.
---------------------------------------------------------------------------

这里之所以推理耗时这么久是因为我修改了model_infer项目中的代码，导致现在使用的是cpu模式进行推理（稍后会提到如何修改model_infer中的相关代码来实现在自己的项目中部署paddle）

使用GPU版本的推理库时，可以选择使用GPU/CPU来推理。

在自己的C#中调用paddle

添加引用

首先在nuget包管理中添加OpenCvSharp4和OpenCvSharp4.runtime.win

添加程序集引用 PresentationCore、 PresentationFramework 。

将PPdeploy\paddlex\deploy\csharp\ModelInferUI\libs\opencvsharp453文件夹复制到当前项目的lib\中，然后从文件添加引用OpenCvSharp.Extensions （位于paddle_cshap_demo\paddle_cshap_demo\libs\opencvsharp453\ManagedLib\net461\OpenCvSharp.Extensions.dll)

画出控件
